AutoPDMS，管件参数壁厚表的配置和材料表壁厚表号体现

pengxiao826

越来越多的用户，用软件较深，每一个工程都有自已不同的等级，此等级理解为工程里所有用到的管件，不用到的管件都排除之外。
他们没有的元件，就在元件里创建，再建等级，把元件放到等级里，再开始建模。
上述方法，也是我们推崇的方法，为高效建模工作垫下了良好的基础。

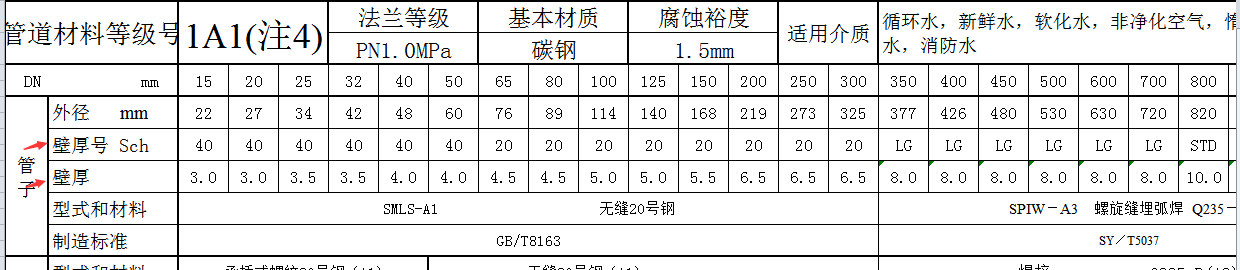

先看SEI管道材料等级规定的等级，如图：

壁厚表号：个人理解为便于区分、记忆壁厚值的级别。


在元件模块里有壁厚的输入，在等级模块里有壁厚表节点的引用。
一.具体阐述管道元件的壁厚与壁厚表节点引用的使用区别？
A.管道元件的壁厚

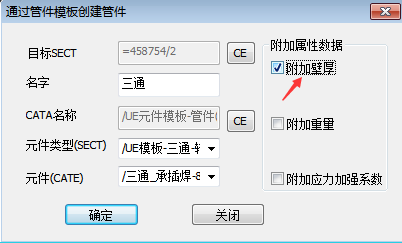

1.管道元件的壁厚，在元件模块里，勾选“附加壁厚”，如图：

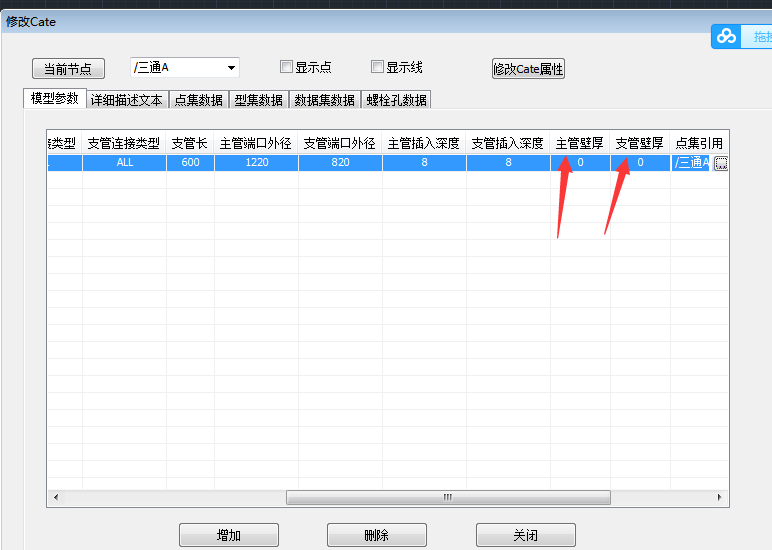

2.在cate的一览表里，壁厚值就相当于scom的一个参数值，如图：


B.壁厚表壁厚，

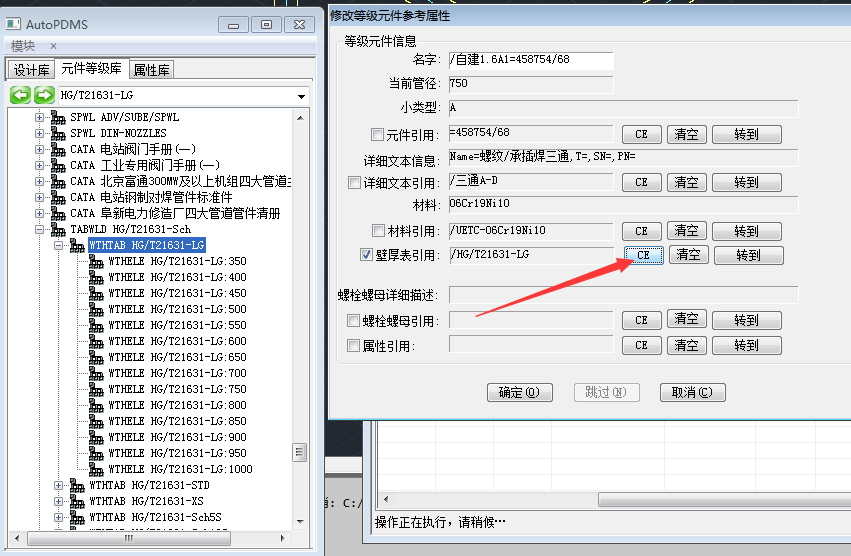

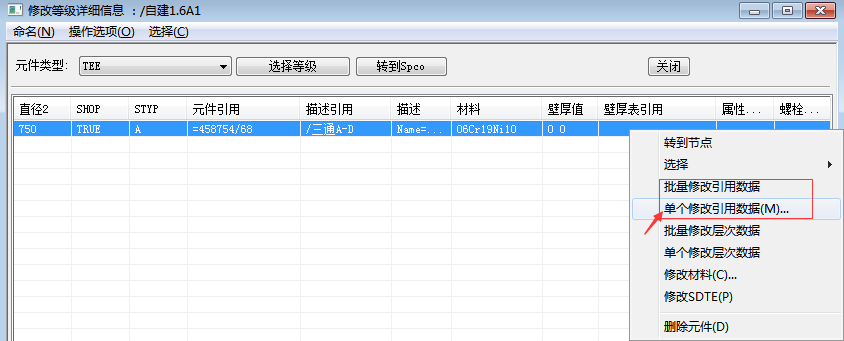

1.在等级里去引用相应的壁厚值节点，右键，单个/批量修改引用数据，如图：

2.在导航栏选择壁厚节点，点"CE",选中的节点会自动被引用，如图：

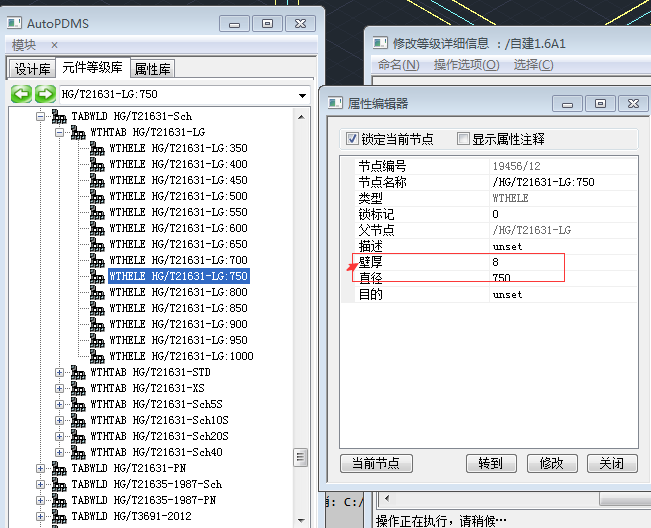

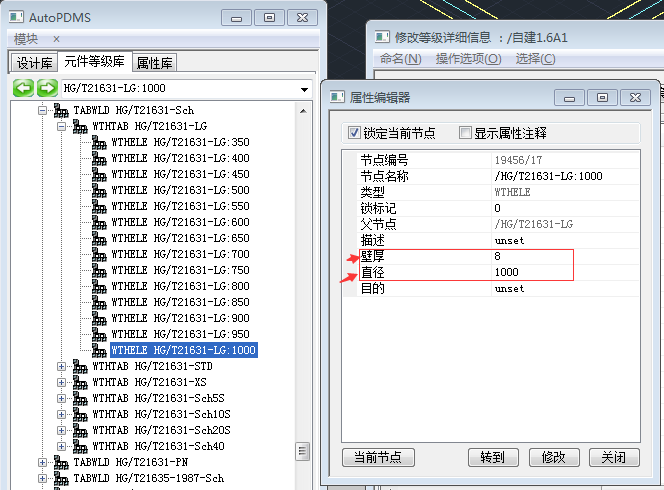

注意：1.壁厚表被引用后，壁厚值会根据直径自动匹配。在壁厚节点里DN:750,S:8; DN:1000，S:8，如图：

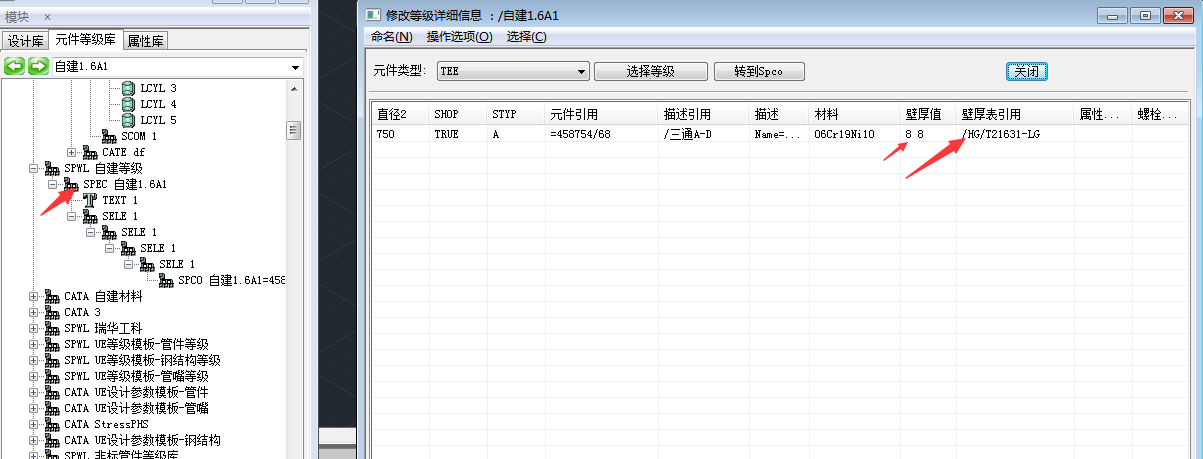

2.所以软件会自动匹配的壁厚值：8 8，如图：

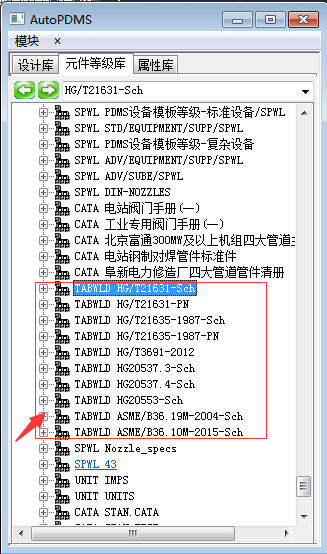

注意：1.相关HG标准,ASME标准的壁厚表节点，在UEC数据库里已建立，如图：

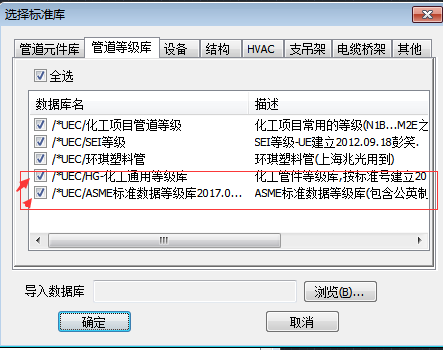

2.若在元件模块里，找不到上图节点的用户，就需设置—数据库，勾选对应数据库，如图：


二、壁厚参与管道应力计算呢？
1.无论是在元件里输入的壁厚，还是等级里引用的壁厚节点。它们一样是参与管道应力分析计算。
2.当弯头，三通，大小头壁厚值没有时，软件就默认弯头，三通，大小头壁厚值等于相连管子的壁厚。若这三者输入了壁厚，以输入值为准。

其他：如重量，除了刚性件的重量之外，其他管子管件的数据，应力分析只提取了外径、壁厚、材料名，应力分析自已有材料密度值会自行计算一个值。

需要进一步规范等级的用户，建议下载"SEI管道材料等级规定的等级"的附件，如下：
SEI 管道材料等级规定.rar (168.57 KB, 下载次数: 585)

2019-1-18 15:44 上传

点击文件名下载附件

chenbailian

当用户需要在材料表里体现表号，如在规格栏DN25XSCH40。该怎么办？
解答步骤：
1.先创建壁厚表节点；

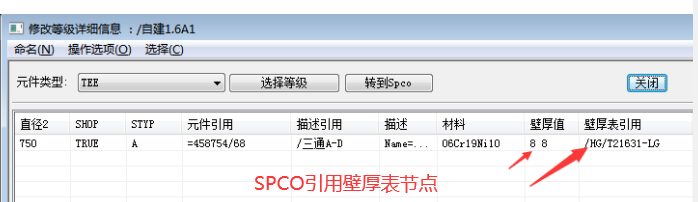

2.在SPCO引用壁厚表；

（1,2步骤在上楼已有具体操作）

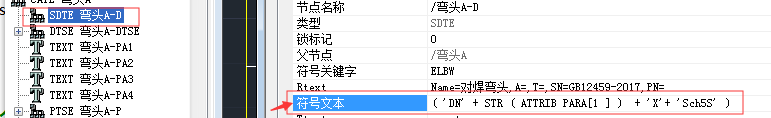

3.修改SPCO引用的sdte，sdte的stext里写死表号，与出材料表直接关联；

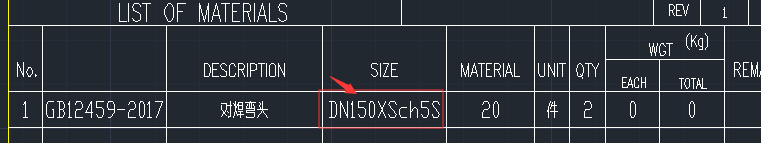

4.再出材料表，如下：
