UKP3d8.0在元件库阀门如何嵌套法兰族

chenbailian

在元件库的阀门能嵌套法兰，设计模块在插入阀门时不会提示插入法兰垫片，默认自动插入了法兰。用户可以下载使用UKP3d8.0，其中“中国机械部阀门等级”已嵌套法兰。
下述阀门嵌套法兰的方法，为新建阀门元件和等级的用户参考。
*推荐高级用户使用此功能，入门用户直接用程序推荐的阀门等级库。
思路：
1.        法兰的描述节点增加展开长度
2.        阀门的装配零件阀体，增加相关参数
3.        阀门增加的相关参数分别替换为阀体装配零件的相关参数，且增加“嵌入法兰重量”的参数，在描述节点为重量替换相应参数。
4.        在阀门等级由程序配对法兰
5.        在设计库即可使用阀门，可以灵活设置是否嵌套法兰

1.        法兰的描述节点增加展开长度

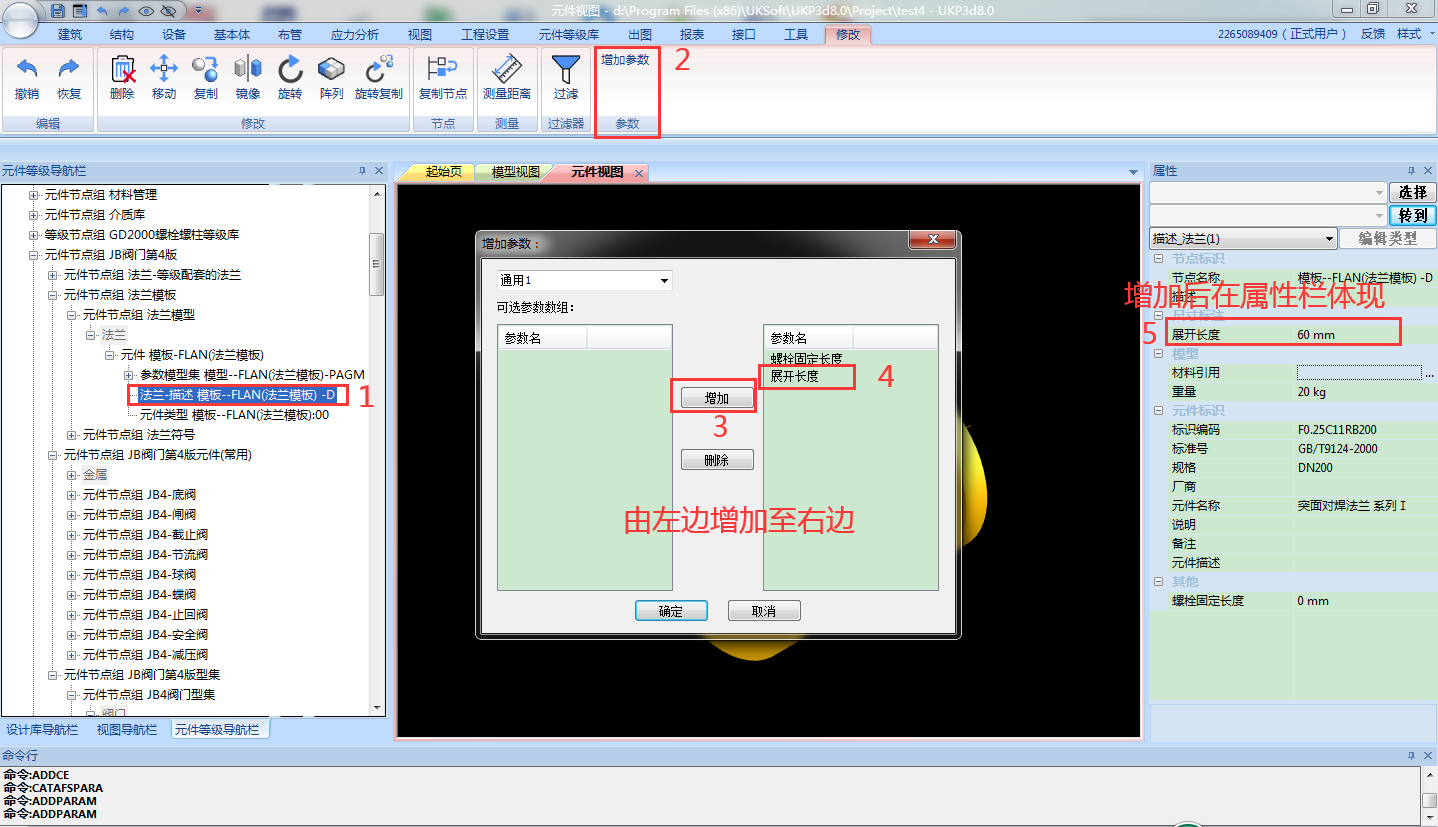

1.1.选择法兰的sdte，增加展开长度的参数；

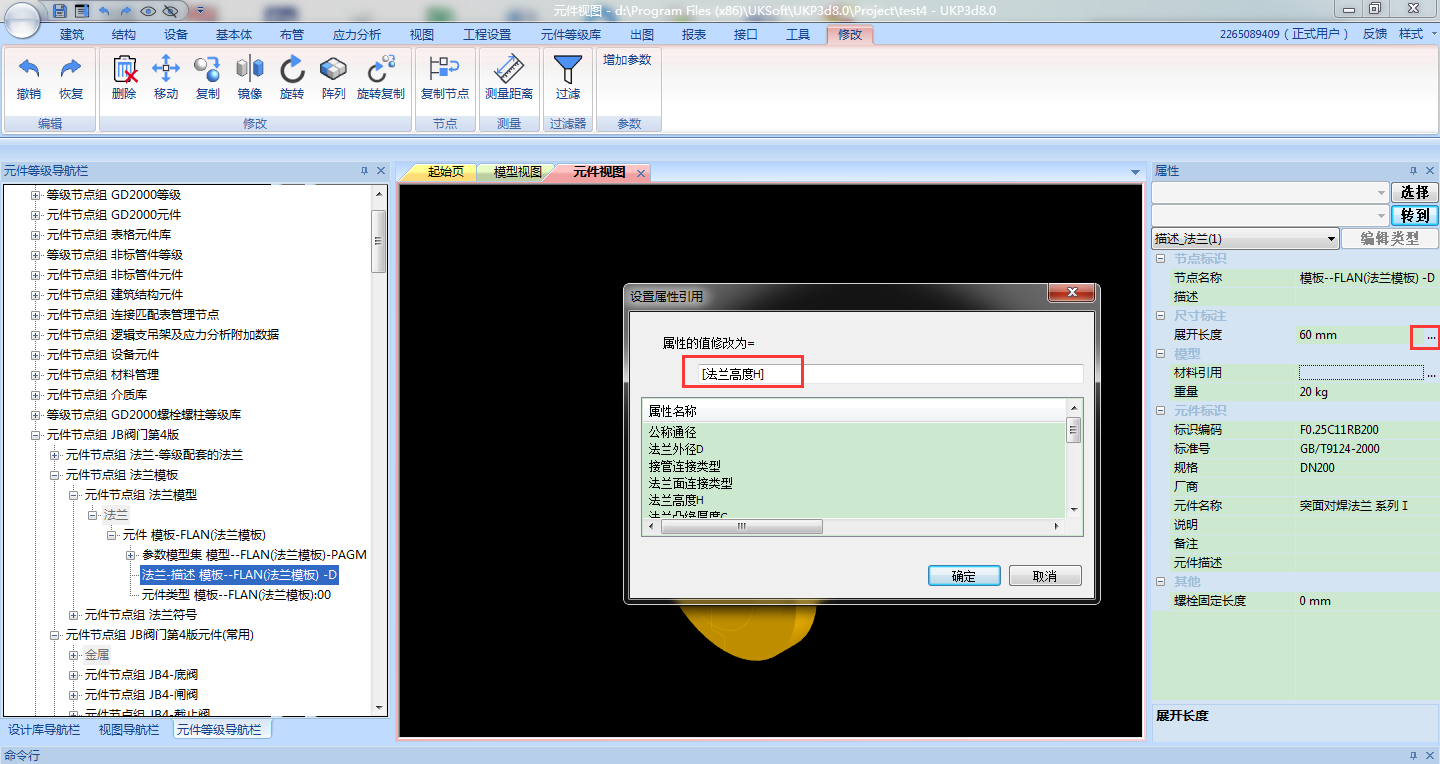

1.2.将展开长度参数的替换值设置为法兰长度；


2.        装配零件——阀体增加相关参数
2.1.嵌套法兰引用：引用一个法兰模板
2.2.是否嵌套法兰：输入“1”为“true”；输入“0”为“flash”
2.3.端口位置：假如是否嵌套法兰为“true”，端口位置则为，“[阀体长度] / 2+法兰的 [展开长度] / 2”；否之，端口位置则为，“[阀体长度] / 2”；
具体公式：IF ( [是否嵌套法兰] , [阀体长度] / 2 + ( {展开长度} OF {描述节点引用} OF {父节点引用} OF [嵌套法兰引用] ) , [阀体长度] / 2 )
2.4.连接类型：假如是否嵌套法兰为“true”，连接类型为“BWD”;否之，连接类型为“法兰口连接类型”（也就是法兰自身的连接方式）
具体公式：IF ( [是否嵌套法兰] , IF ( STRPRJFMT ( [嵌套法兰引用] ) = '' , [法兰口连接类型] , 'BWD' ) , [法兰口连接类型] )

3.        阀门增加参数为阀体装配零件的替换值

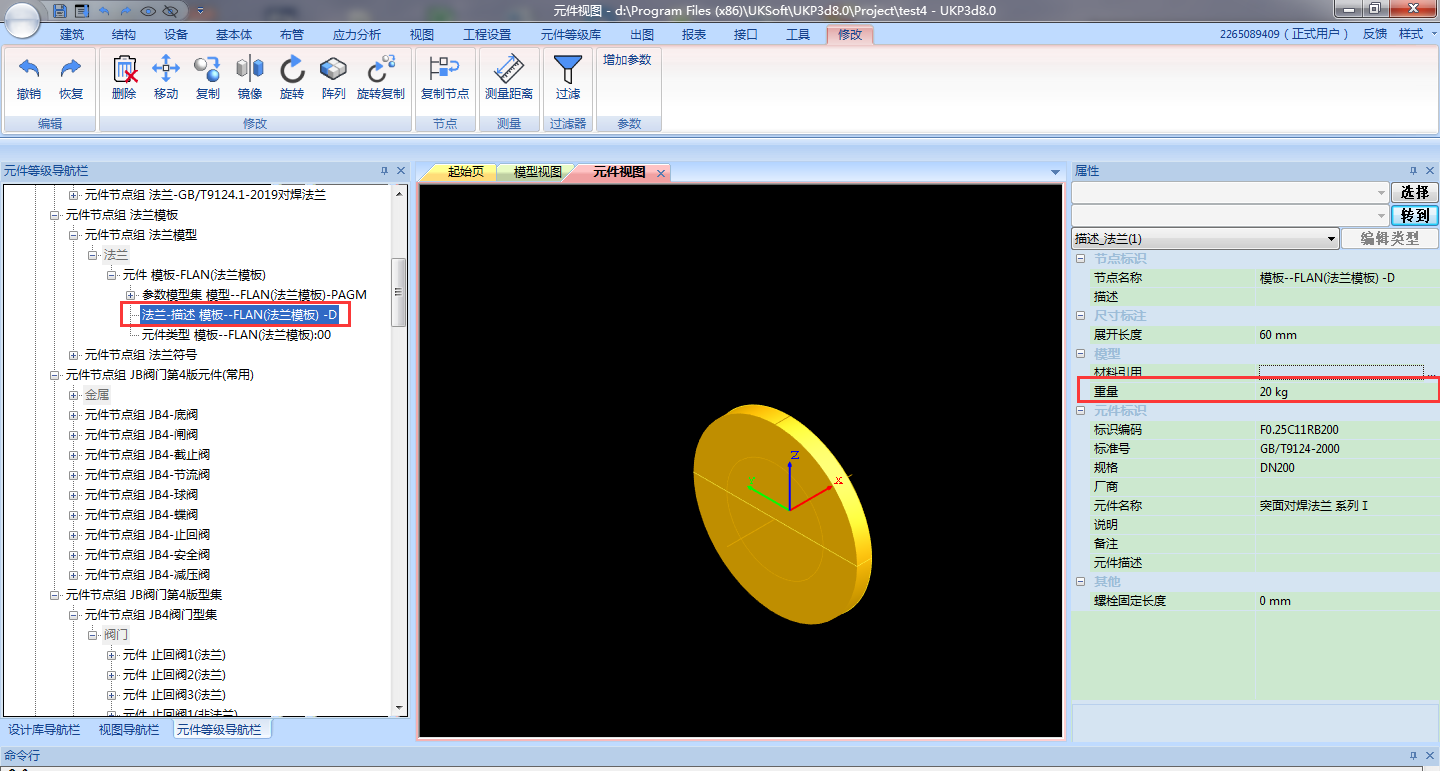

3.1.增加“嵌套法兰重量”，重量也作为一个灵活参数，在描述节点可见。
3.2.嵌套法兰重量：假如是否嵌套法兰为“true”，则为“法兰重量”；否之，则为“0Kg”；

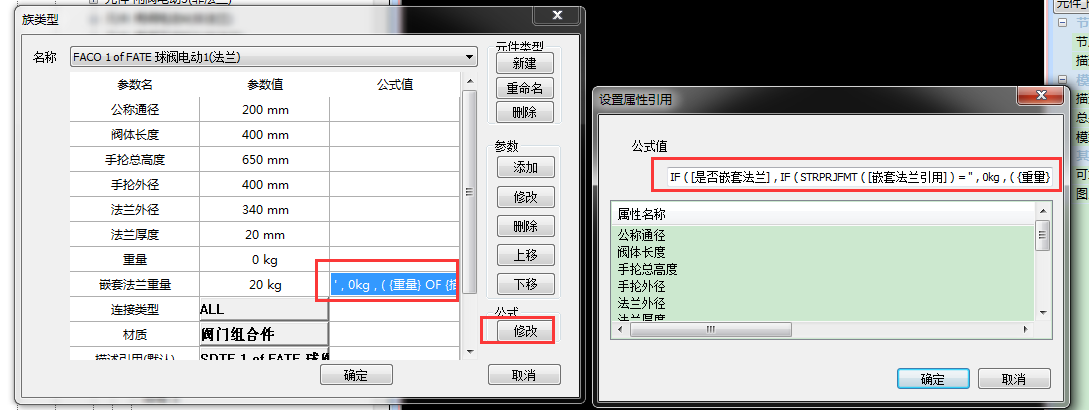

具体公式如下：IF ( [是否嵌套法兰] , IF ( STRPRJFMT ( [嵌套法兰引用] ) = '' , 0kg , ( {重量} OF {描述节点引用} OF {父节点引用} OF [嵌套法兰引用] ) ) , 0kg )


3.3.增加“是否嵌套法兰”，“嵌套法兰引用”两个参数；

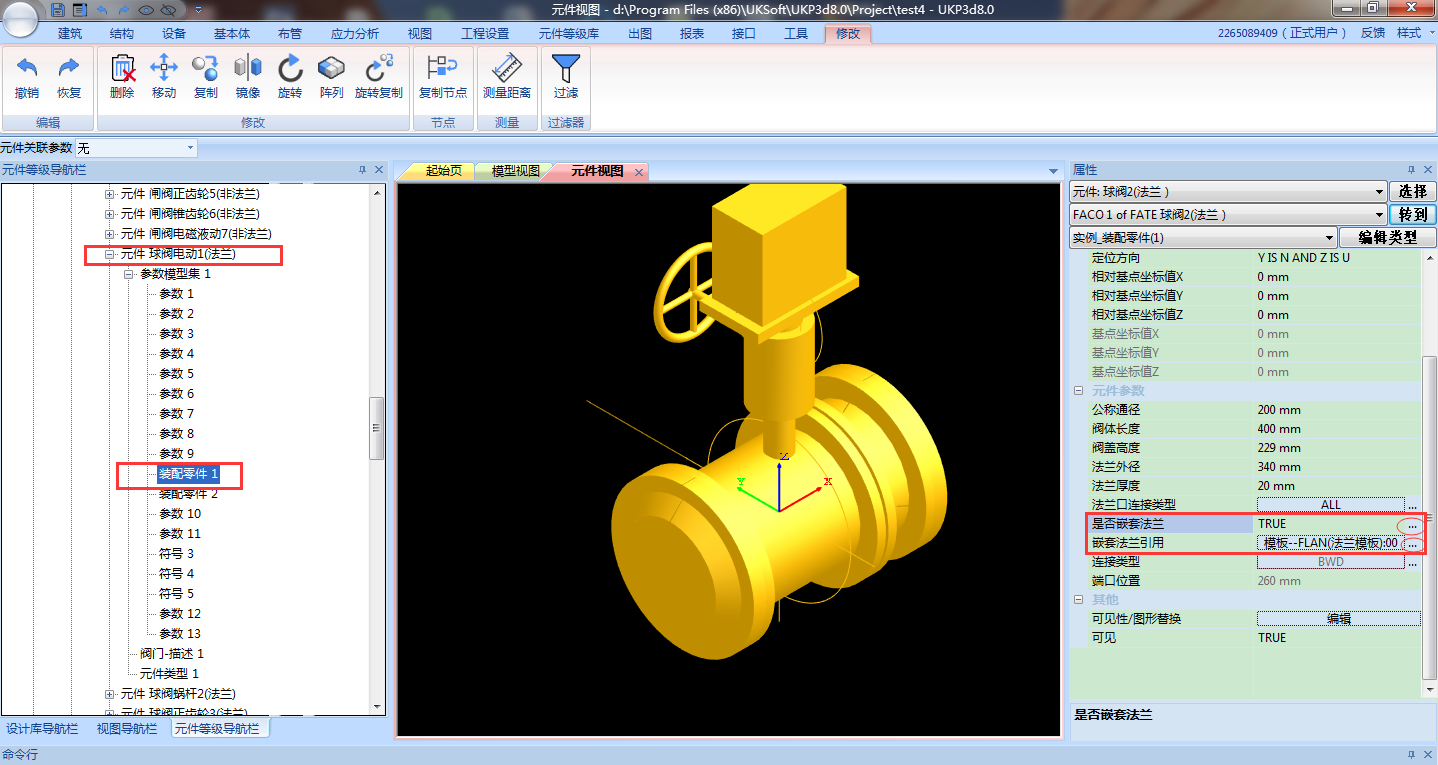

3.4.阀体作为装配零件嵌套入阀门，装配零件的“是否嵌套法兰”，“嵌套法兰引用”两个参数分别被替换为阀门的“是否嵌套法兰”，“嵌套法兰引用”这两个参数；如下图：

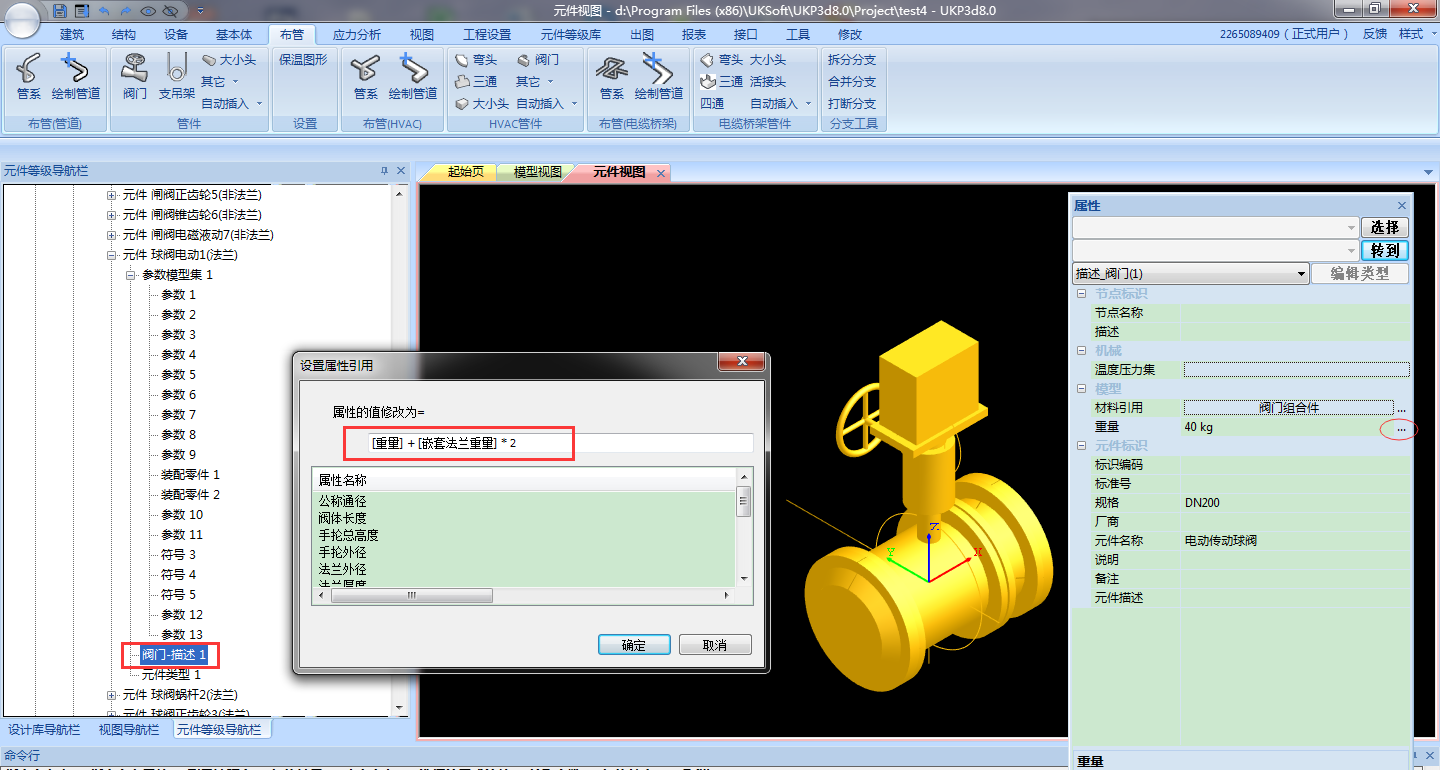

3.5.在阀门的重量参数替换为“[重量] + [嵌套法兰重量] * 2”（即为阀门自身重量+嵌入法兰的重量），如下图：
4.        在等级里为阀门配置法兰

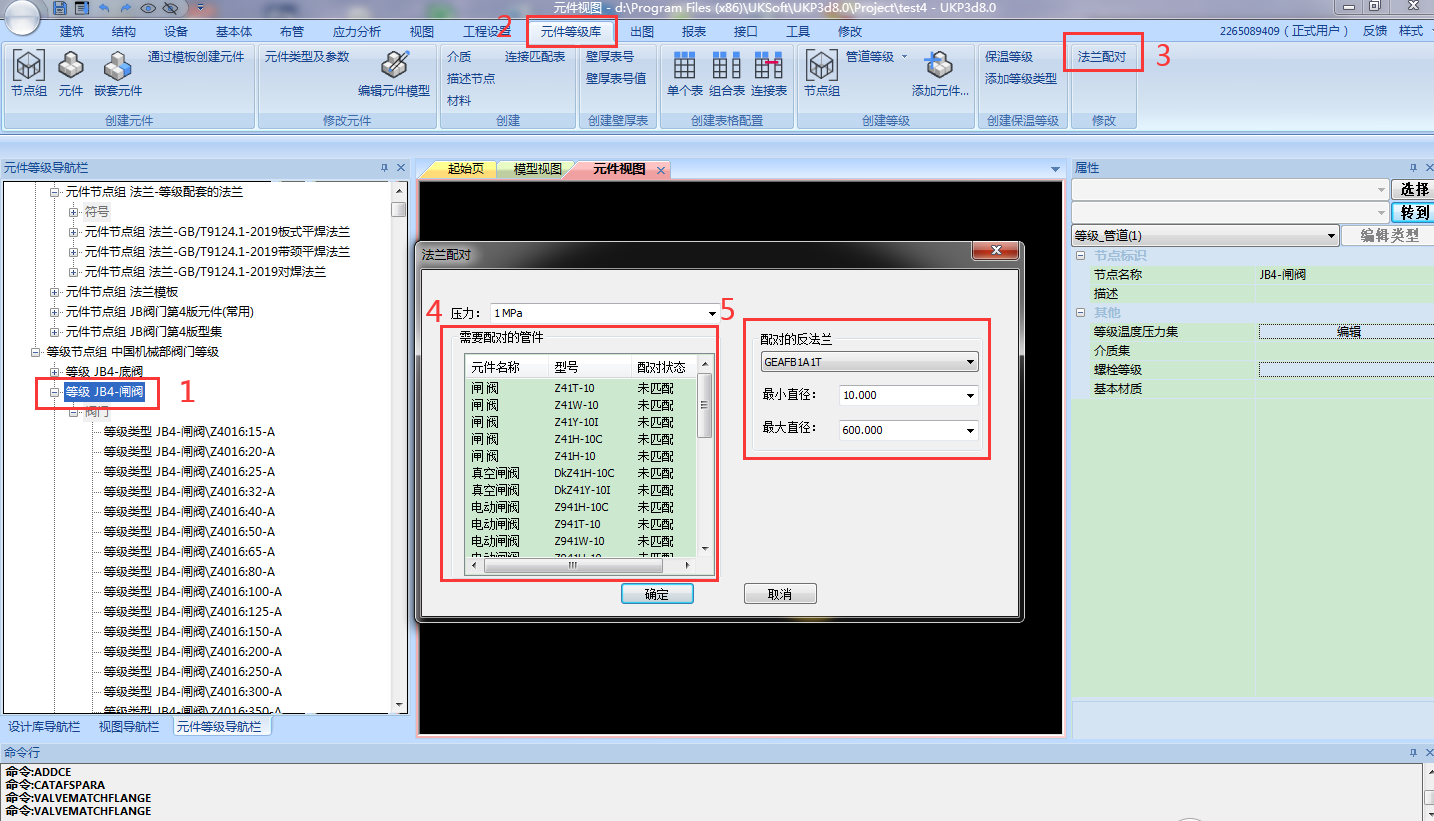

4.1阀门等级的法兰由程序配对。

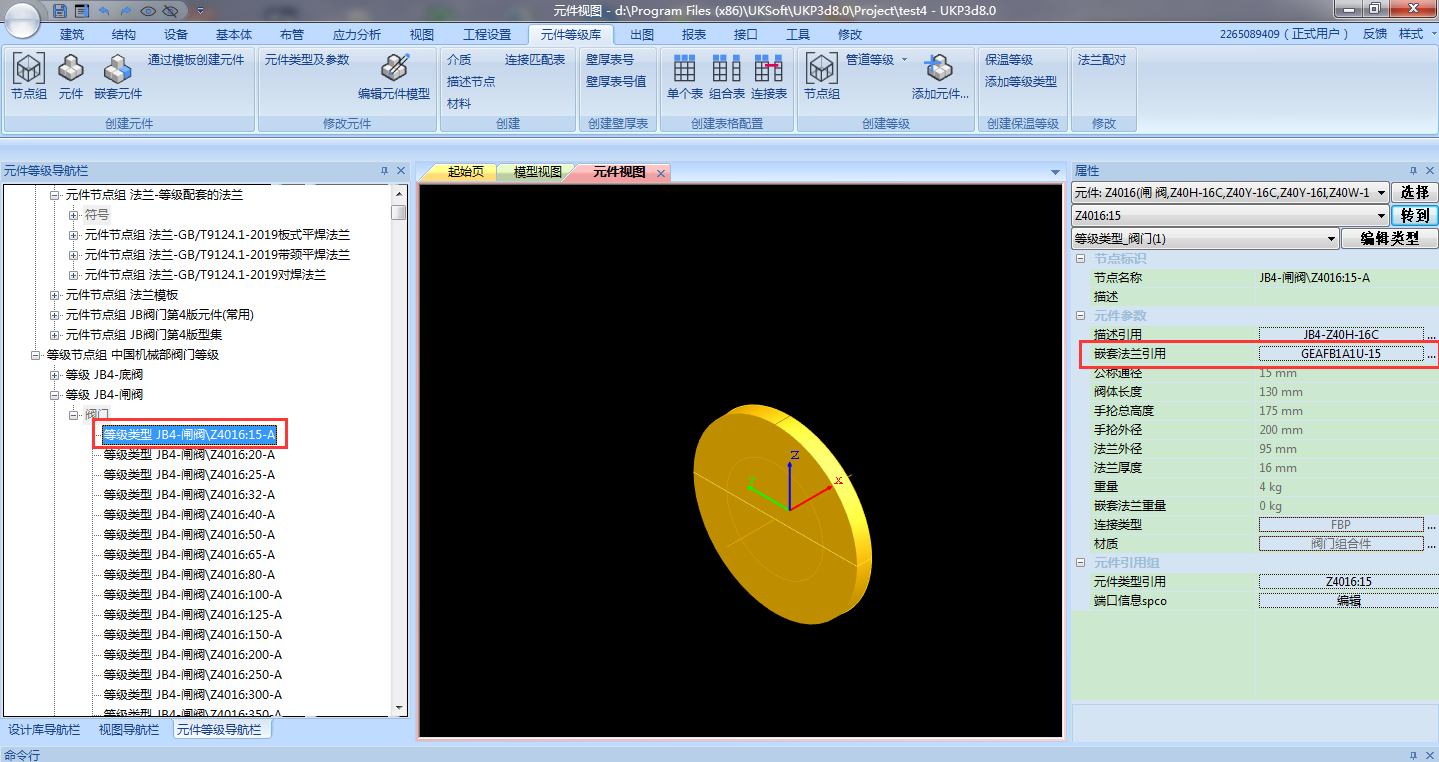

推荐配对规则：PN2.5，PN6配对“板式平焊法兰”；PN10，PN25，PN40配对“带颈平焊法兰”；PN40以上配对“对焊法兰”；程序将阀门配对法兰后，如下图：


5.        在设计模块的运用

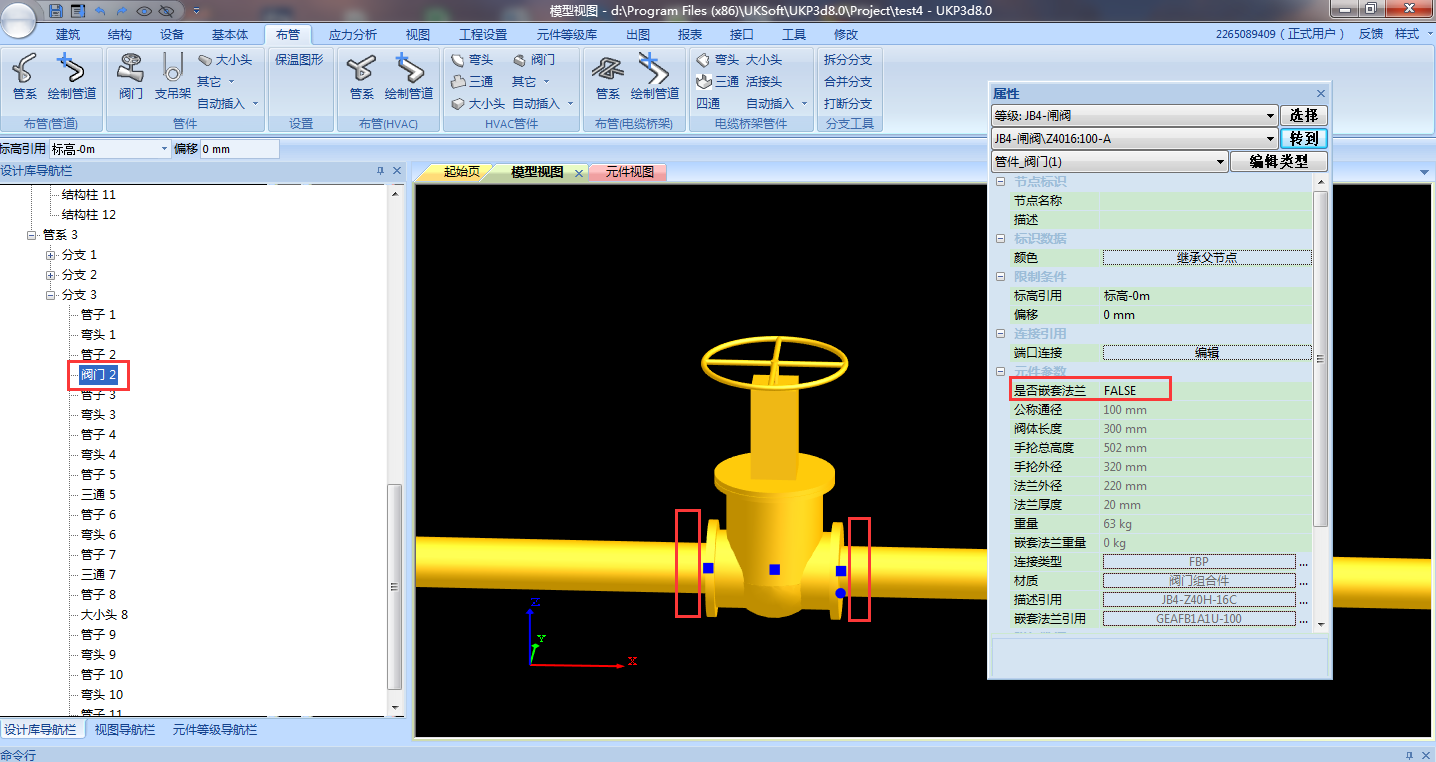

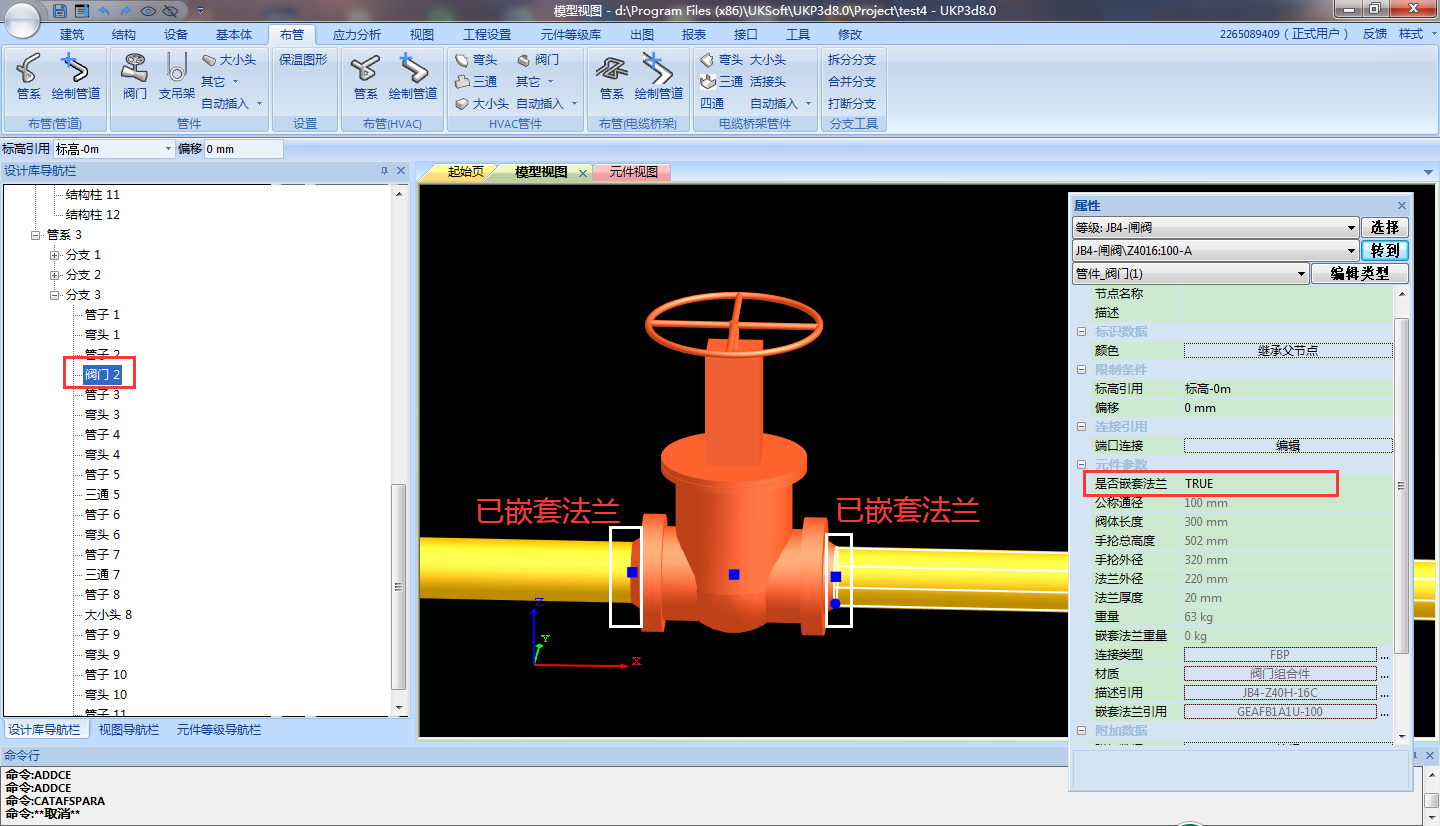

5.1在布管中，是否嵌套法兰为“true”时，插入嵌套法兰的阀门后，不会提示再插入法兰。
用户也可以输入0为“falsh”时，嵌套法兰会自动消失。
