UKP3d,过滤的直径找不到如何添加?
[复制链接]
chenbailian
chenbailian
当前离线
积分
9950
发表于 2023-7-25 12:39:28
|
显示全部楼层
|
阅读模式
用户问,为什么在GD2016某等级下里是有DN200*DN175的大小头,在直径2的下拉框里选不到175,选不到就过滤不出相应的管件。这该怎么办?

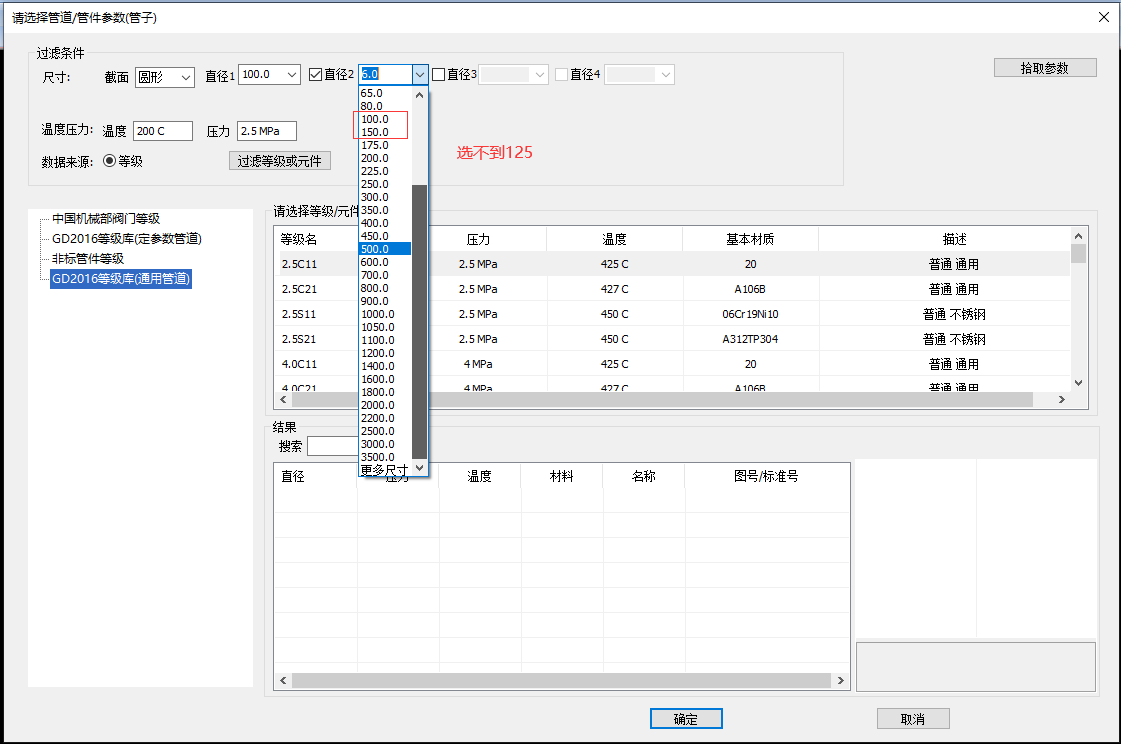

1.在参数对话框里选不到DN125时,点更多尺寸,如下图:

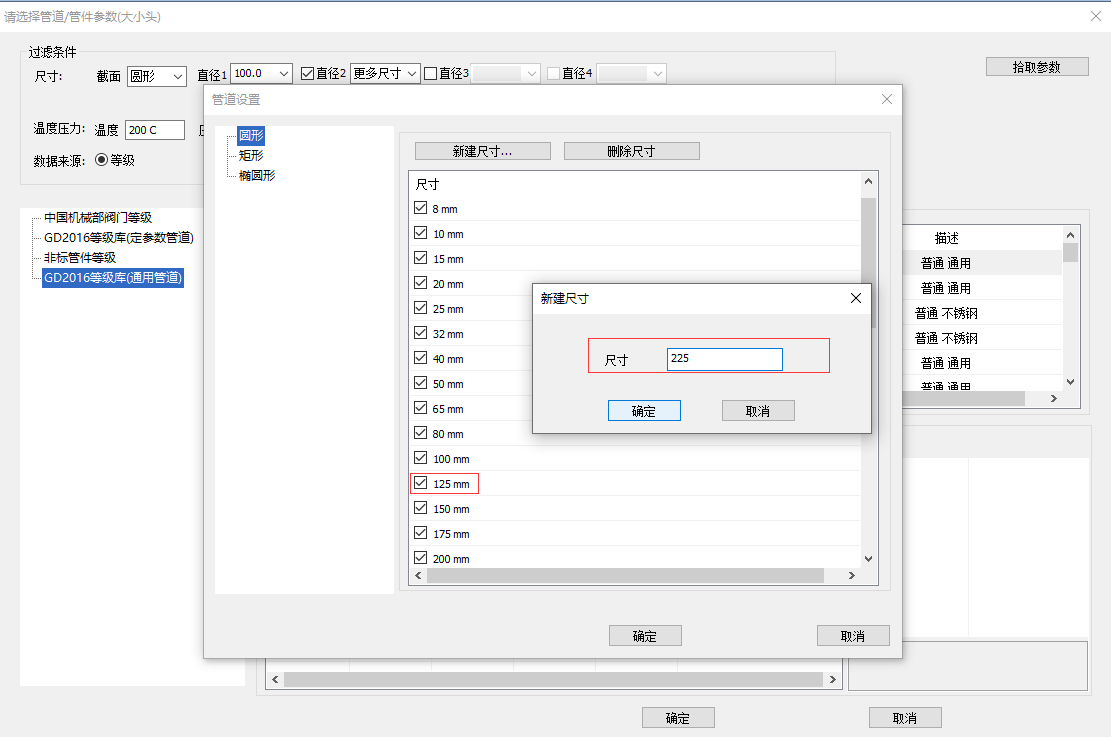

2.先从提供的直径前面勾选,125,若是没有,新建一个尺寸:
3.返回参数对话框会有DN125,和增加的尺寸DN225,如下图:
4.若下框为空,表明此等级下没有满足条件的管件,要切换其他等级。(特殊尺寸的管件建议使用非标管件等级库)
