查看AVEVA PDMS设计工程引用的元件和等级的方法

chenbailian

当用户把AVEVA PDMS工程导入至UKP3D时，有时会面对这种场景，工程里包含很多元件等级，不知道工程用到了哪些等级，用到哪些元件。下述以sam工程为例，如何利用AVEVA PDMS 的报表功能查找设计库用到的元件和等级的方法。

1.进入AVEVA PDMS 的SAM 工程，pipe数据组，PARAGON模块，PARAGON-Pipeing。
（下图我们要导出至UKP3D的site节点，它的子节点nozz（管嘴）elbo（弯头） tee（三通） cap（管帽） flan（法兰） gask（垫片） valv（阀门） 用到哪些等级）
2.利用报表功能，Utilities—Reports—Creats：

new:新建一个文件；
Filename:输出文件的路径及文件名；
Type(s):输出的节点类型，这里输出nozz elbo tee cap flan gask valv；
Hierarchy：当前输出的分组节点，这里选 site节点.
name:输出类型的名称
spec of Spref：输出类型Spref 的spec（Spref 即管件引用的元件对象；spec及等级），即输出管件元件对象的等级
spec of Lstube：输出类型Lstube的spec（Spref 即管子引用的元件对象；spec及等级），即输出管子元件对象的等级

(在导航栏选中此site节点，点Hierarchy…按钮，Add CE)

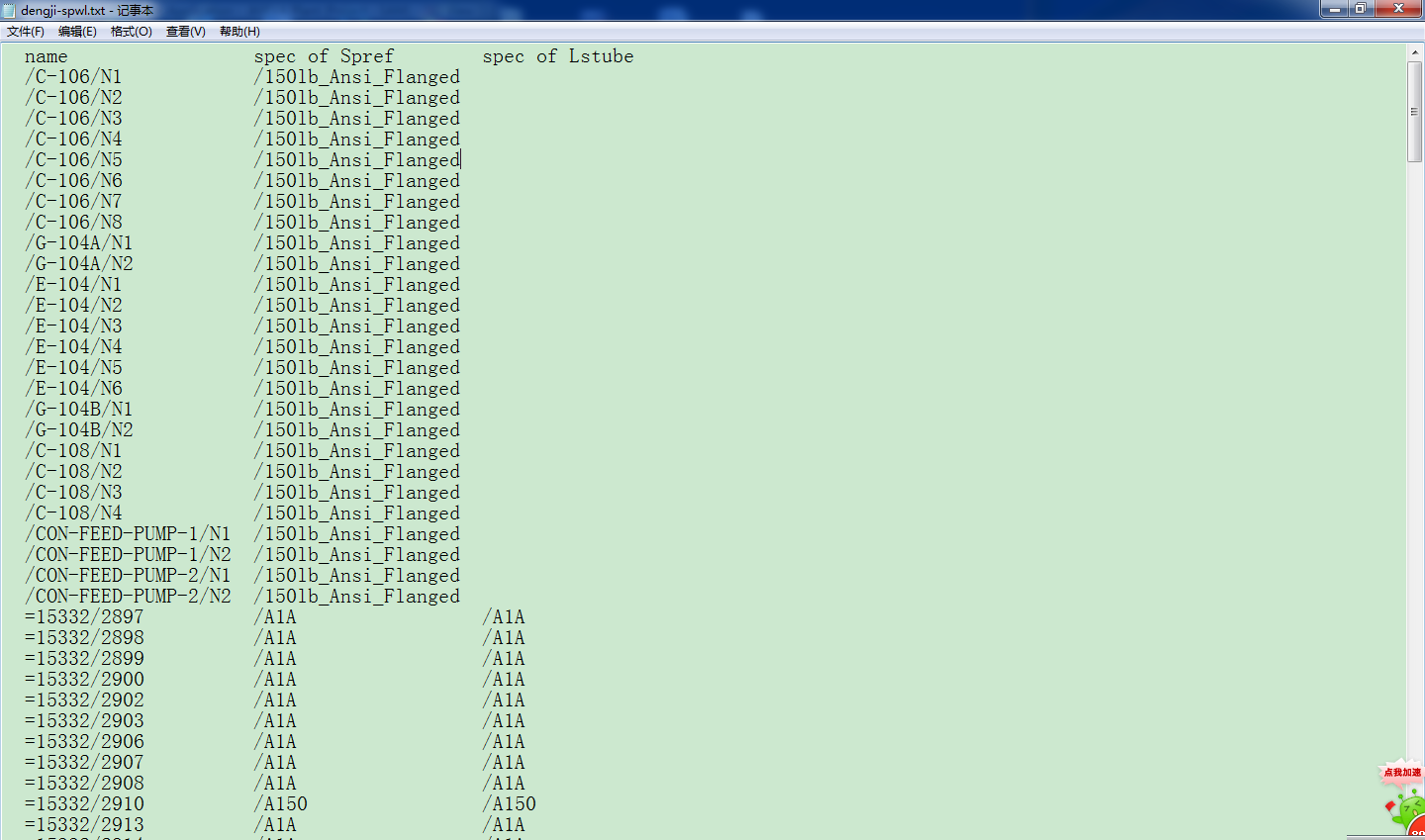

2.1.输出文件，如图：

2.2.把上述的表删除重复项后，整理此site用到的等级如下：

spec

/150lb_Ansi_Flanged

/A1A

/A150

/A3B

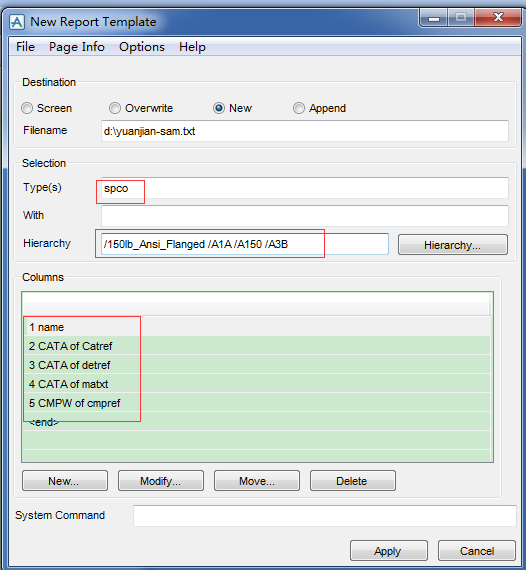

3.再查看这些等级引用哪些元件，同样利用报表的功能，如图：

Type（s）:输出等级类型spco
Hierarchy：当前输出的分组节点，这里选 等级spco节点.
CATA of Catref：等级引用元件对象的cata节点
CATA of detref：等级引用sdte对象的cata节点
CATA of matxt：等级引用材料节点的cata节点
CMPW of cmpref：等级引用属性节点的cmpw节点

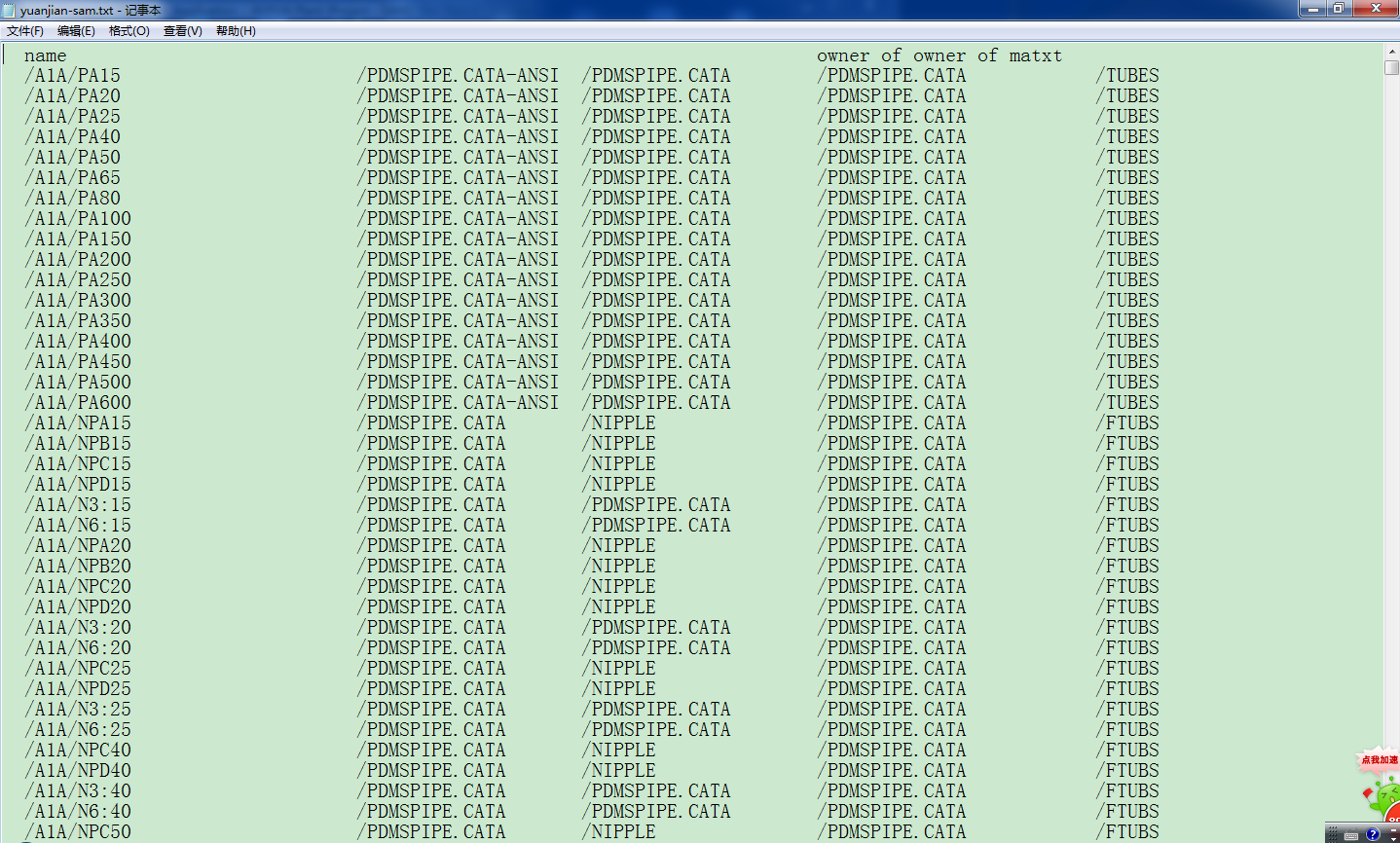

3.1.输出文件如图：

3.2.把上述的表删除重复项后，此site用到的元件CATA或CMPW如下：

CATA OR CMPW

/STAN.CATA

/PDMSPIPE.CATA-ANSI

/PDMSPIPE.CATA

/PDMSPIPE.CATA-BS

/WEIGHT-CMPW

上述方法简述了如何找出在设计库里引用的等级对象和元件对象的方法。
