UKP3d，管子和管件跨等级匹配

chenbailian

在三维工厂设计过程中，管道等级（Spec）的正确使用是确保模型准确性的关键。最近我们遇到一个典型问题，特此分享。

问题：插入标准三通后支管外径与三通外径不匹配

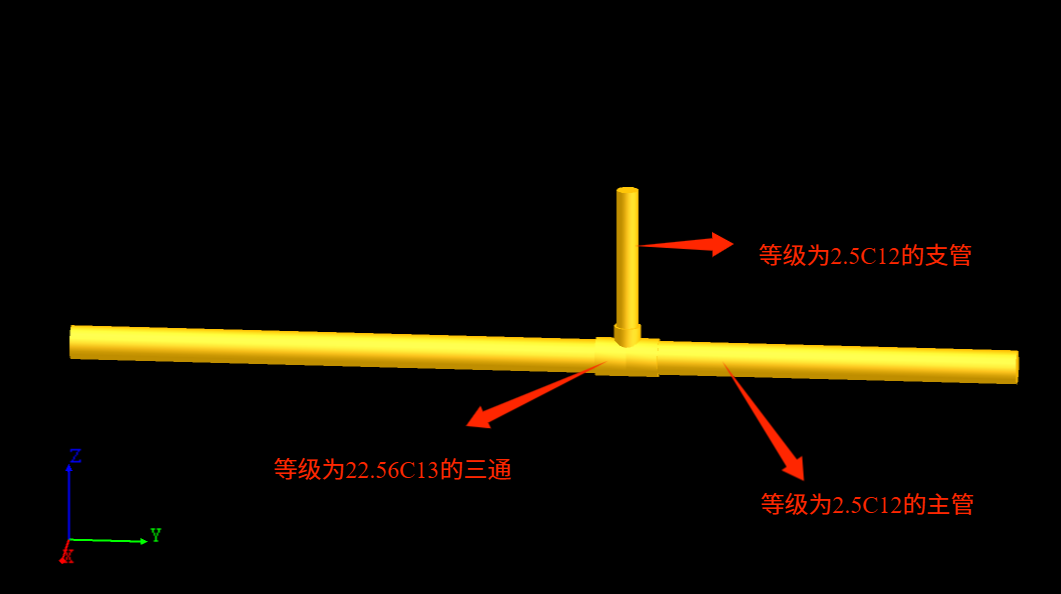

我们在建模时，先绘制一段主管，选用的管道等级为“2.5C12”（简称A等级）。随后插入一个三通，但三通选用的等级为“22.56C13”（简称B等级）。当我们在三通处点击“+”号绘制支管时，发现支管的外径并未按照B等级中对应的管子尺寸变化，而是仍然沿用了A等级的管子规格，导致支管与三通不匹配。

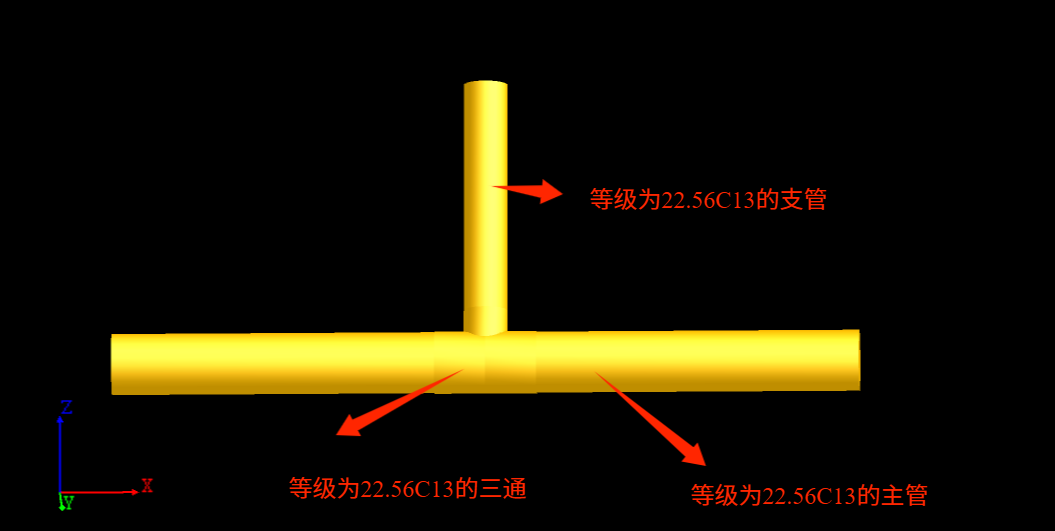

如图，当在主管上插入一个不同等级的管件后，再通过该管件引出支管时，软件会默认继承主管的等级来生成支管，而不是继承管件的等级。

解决方案

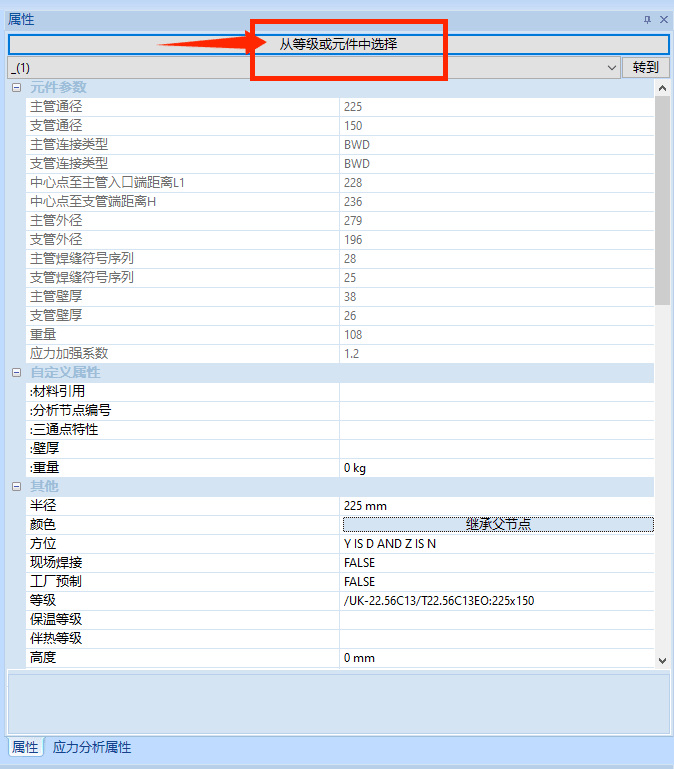

可以选中管子或管件，点击在等级或元件中选择，修改管子或管件的等级

在同一个等级里选择管子和管件；在同一个等级不能同时选到管子和管件时，要注意选择管子的等级。

选不到需要的管子管件时（比如超过2000的大径管和内径管），推荐使用非标准管子管件。
