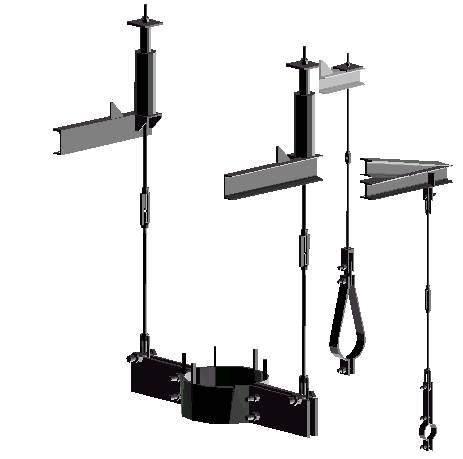

优易管道支吊架设计软件AutoPHS (AutoPHS7.0提供完全真三维支吊架设计能力，如图) |
|
AutoPHS 基于先进的AutoCAD ObjectARX和AutoCAD ActiveX Automation技术，通过详细规划支吊架产品数据库，为用户提供了一个通用高效的管道支吊架设计操作环境。 用户采用 AutoPHS ,枯燥乏味的手工设计被高效的三维建模计算绘图自动化所取代。解放你的头脑，使你能全神贯注地投入到设计当中去。 只需要用户输入少量的信息，通过规则判别和有效性验证大量减少了错误的发生。由于处于规则库的管理之下，AutoPHS 实际上成为了一个智能化的专家系统，即使没有设计经验的新手，在图形化的支吊架组装规则引导下，也能迅速学会输入必要的数据，设计出符合工程设计规范的支吊架组装图。 生成管道支吊架组装图（包括零件明细表、荷载位移表、零件编号、分段尺寸、拉杆两端插入尺寸、根部定位尺寸、根部双槽钢间距尺寸等，安装时无需再翻查手册或另外出图）。 AutoPHS 自动分门别类按恒力弹簧、弹簧、管部、型钢、连接件、附件、螺栓螺母统计零件和材料（根部材料拆成型钢和附件，拉杆和型钢既有按长度统计的材料表，同时也输出零件汇总表，便于采购、下料；根部零件还输出整体零件统计，便于制作参考）。数量绝对精确，一个都不会少，也不会多。输出格式为Excel、AutoCAD、TEXT等多种格式。 提供国家电力公司西北电力设计院汽水管道支吊架、华东电力设计院汽水管道支吊架、华东电力设计院烟风煤粉管道支吊架、西北电力设计院汽水管道支吊架(新版)、国家标准管道支吊架、核工业管道支吊架、化工行业管道支吊架、中石化北京设计院管道支吊架、建筑行业管道支吊架10大标准，兼容国内、国际支吊架标准。 提供国内四大弹簧、恒力弹簧厂家标准，提供德LISEGA标准,提供美Anvil(Grinnell)、BP、英国CP、PSL，兼容日SANWU公司标准。
直接采用微软公司的通用数据库引擎，并且结合先进的数据结构设计，为客户提供一个自由开放的管道支吊架三维建模计算设计世界。任何符合规范的支吊架标准都可加入到数据库中，无需改动程序，大大加速用户化进程。
完全开放的用户数据库和开发文档，满足用户修改需求。 主要优点:△实现各种支吊架标准的大部分设计规则。 △支吊架标准任意组合、切换。 △自动提取（目前仅限于AutoPSA1.1/7.0、GLIFV1.2、 GLIFV3.x、 CAESARII、XNP2.0、ZHDYF3.0）管道应力计算结果数据。 △自动计算弹簧和恒力弹簧。 △图形化用戶界面。 △复制支吊架原始数据。 △生成管道支吊架组装图。 △自动调整支吊架组装图位置，防止绘制超出图框。减少人工操作。 △自动统计材料。 △自动生成支吊架一览表。 △自动生成目录。 △网络共享。最多支持255个用户并发操作。 △提供单用户数据库向目标数据库集中的数据传输。 △完善先进的帮助系统和错误提示。 △完全开放的用户数据库和开发文档，满足用户修改需求。 △AutoPHS7.0提供完全真三维支吊架设计能力(如图)。
AutoPHS7.0版最新特点： △自动选择模板。 △任意限位非标支吊架设计。 △改进的AutoPSA1.1/7.0、GLIFV3.x、CAESARII4.2/4.5接口。 △自动升级用户工程原始数据库。 △支持最新版西北电力设计院汽水管道支吊架标准。 △可用于600~1000MW机组。 △电力行业的支吊架出表功能。 △石化行业的支吊架出表功能。 △数据库参照完整性功能。 △支吊架18种生根结构强度计算功能。 AutoPHS特性和利益:
系统需求:System Requirements最低系统配置:Minimum system requirements:
|
|
